Podsumowanie artykułu:Dokładny pomiar odległości jest niezbędny dla niezawodnej automatyki przemysłowej, wydajnego transportu materiałów i stałej jakości produkcji. TheIFM O1D100Fotoelektryczny czujnik odległości oferuje bezkontaktowy pomiar optyczny, konfigurowalne funkcje przełączania, opcje wyjścia analogowego i komunikację IO-Link dla szerokiego zakresu zastosowań fabrycznych.Pływające światłopomaga nabywcom przemysłowym w pozyskiwaniu komponentów automatyki i ocenie kompatybilności czujników dla ich sprzętu. W tym przewodniku omówiono kluczowe specyfikacje IFM O1D100, zasady działania, zastosowania praktyczne, kwestie dotyczące instalacji i kryteria wyboru.

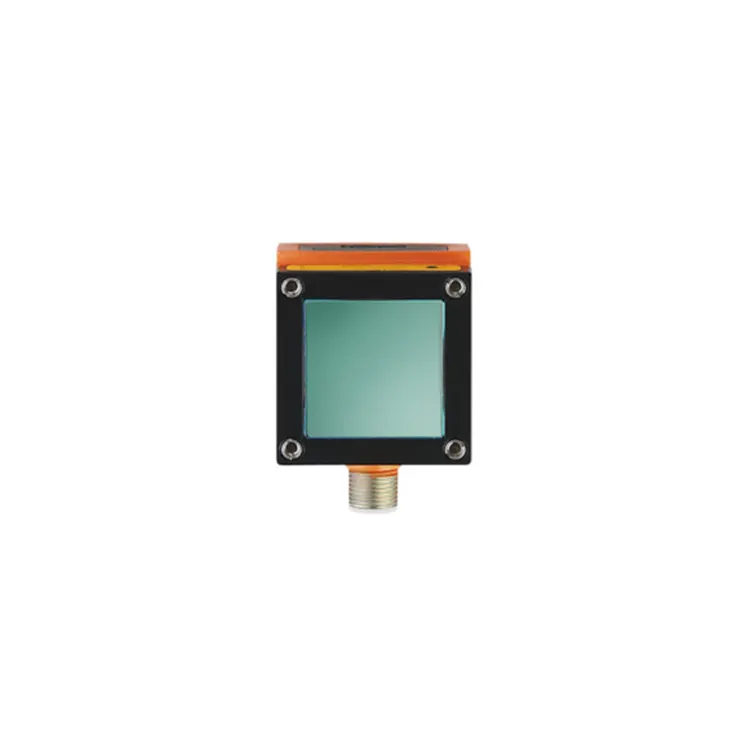

TheIFM O1D100to fotoelektryczny czujnik odległości przeznaczony do zastosowań przemysłowych wymagających niezawodnego, bezdotykowego wykrywania obiektów i pomiaru odległości. Wyprodukowany przez firmę ifm Electronic, należy do rodziny optycznych czujników odległości O1D i jest przeznaczony do pomiaru odległości do 10 metrów w określonych warunkach odniesienia.
W przeciwieństwie do mechanicznych urządzeń pomiarowych, fotoelektryczny czujnik odległości nie musi dotykać obiektu docelowego. Dzięki temu jest przydatny do monitorowania ruchomych produktów, wykrywania pozycji obiektów i pomiaru odległości, w których kontakt fizyczny mógłby zakłócać produkcję lub uszkodzić wrażliwe materiały.
O1D100 łączy w sobie konfigurowalny zakres detekcji z wyjściami przełączającymi i opcją wyjścia analogowego. Interfejs IO-Link obsługuje również parametryzację i przesyłanie danych z czujników do kompatybilnych systemów automatyki.
Dla producentów, integratorów systemów i zespołów konserwacyjnych główną korzyścią jest możliwość włączenia informacji o odległości do istniejących procesów kontrolnych bez konieczności wprowadzania mechanicznego mechanizmu pomiarowego w punkcie detekcji.
Kupujący mogą przejrzeć stronę produktu IFM O1D100 w witrynie Floating Light, aby uzyskać informacje o produkcie i zadać pytania dotyczące źródeł zaopatrzenia.
Oceniając czujnik przemysłowy, inżynierowie powinni wziąć pod uwagę coś więcej niż jego maksymalną odległość pomiarową. Konfiguracja wyjściowa, kompatybilność elektryczna, ochrona środowiska, możliwości komunikacyjne i charakterystyka powierzchni docelowej wpływają na wydajność w świecie rzeczywistym.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Fotoelektryczny czujnik odległości |
| Producent | ifm elektroniczny |
| Model | O1D100 |
| Zakres pomiarowy | 0,2–10 m w określonych warunkach odniesienia |
| Napięcie robocze | 18–30 V prądu stałego |
| Projekt wyjścia elektrycznego | DC PNP |
| Wyjścia cyfrowe | 2 konfigurowalne wyjścia przełączające |
| Opcje wyjścia analogowego | 4–20 mA lub 0–10 V, konfigurowalne |
| Interfejs komunikacyjny | IO-Link COM2, 38,4 kbodów, wersja 1.1 |
| Częstotliwość próbkowania | 1–50 Hz |
| Ocena ochrony | IP67 |
| Temperatura otoczenia | -10°C do +60°C |
| Wymiary obudowy | 59 × 42 × 52 mm |
| Klasa ochrony przed laserem | Klasa 2 |
| Podłączenie elektryczne | Jedno pięciopinowe złącze M12 z kodowaniem A |
Uwaga: Dane techniczne oparte są na opublikowanych przez producenta informacjach o produkcie. Podany zakres pomiarowy zależy od współczynnika odbicia celu i warunków odniesienia. Przed instalacją lub zakupem sprawdź aktualny arkusz danych, schemat połączeń i wymagania konfiguracyjne.
Jednym z ważnych aspektów wyboru jest dokładność pomiaru. Maksymalny zasięg wynoszący 10 metrów nie oznacza, że czujnik zapewnia taką samą dokładność na każdym dystansie. Kolor obiektu, współczynnik odbicia powierzchni, oświetlenie otoczenia i warunki pracy mogą mieć wpływ na wydajność pomiaru. Określając akceptowalne tolerancje, inżynierowie powinni zapoznać się z oficjalnymi specyfikacjami technicznymi IFM O1D100.
IFM O1D100 wykorzystuje optyczny pomiar czasu przelotu. W uproszczeniu czujnik emituje światło w kierunku celu i ocenia zwrócony sygnał, aby określić odległość. Dzięki temu urządzenie może mierzyć obiekty bez konieczności bezpośredniego kontaktu.
Po uzyskaniu wartości odległości czujnik może wykorzystać skonfigurowane funkcje wyjściowe do przekazania informacji do podłączonego sterownika lub systemu automatyki.
Na przykład linia pakująca może wykorzystywać informacje o odległości w celu ustalenia, czy produkt dotarł do określonej pozycji. Sterownik może następnie koordynować działanie przenośnika, siłownika lub inspekcji w oparciu o skonfigurowany próg detekcji.
IO-Link dodaje kolejną warstwę funkcjonalności. Dzięki kompatybilnemu modułowi głównemu i sterownikowi technicy mogą uzyskać dostęp do obsługiwanych danych procesowych, regulować parametry i pobierać informacje diagnostyczne. Może to uprościć uruchomienie i zmniejszyć potrzebę wielokrotnych ręcznych regulacji czujnika.
IFM O1D100 nadaje się do wielu zadań związanych z automatyzacją fabryki, gdzie bezdotykowy pomiar odległości dostarcza informacji przydatnych w procesie sterowania. Jego przydatność należy zawsze weryfikować pod kątem wymaganego zakresu, docelowych właściwości, potrzeb w zakresie reakcji i środowiska instalacji.
Na liniach montażowych i produkcyjnych czujnik może monitorować położenie obrabianych przedmiotów, osprzętu lub ruchomych komponentów. Progi odległości mogą pomóc systemowi sterowania określić, czy obiekt znajduje się w oczekiwanej strefie działania przed rozpoczęciem następnego procesu.
Takie podejście może wspierać powtarzalne sekwencje obsługi i zmniejszać zależność od mechanicznych przełączników stykowych w odpowiednich zastosowaniach.
Zautomatyzowane systemy magazynowania, przenośniki i sprzęt do obsługi palet często wymagają wykrywania pozycji obiektów lub szacowania odległości między celem a stałym punktem odniesienia.
O1D100 może dostarczać informacji o odległości dla wybranych zadań związanych z pozycjonowaniem i monitorowaniem obecności. Jednak zastosowania obejmujące złożone ładunki palet, wiele celów lub unikanie kolizji o znaczeniu krytycznym dla bezpieczeństwa wymagają osobnej oceny zasięgu i wymagań bezpieczeństwa na poziomie systemu.
W systemach pakowania i obsługi paczek pomiary odległości mogą pomóc w określeniu, czy paczka osiągnęła określoną pozycję lub czy cel mieści się w skonfigurowanym oknie pomiarowym.
W przypadku konieczności obliczenia wymiarów opakowania inżynierowie powinni ocenić cały układ czujników i logikę sterowania. Pojedynczy odczyt odległości nie zapewnia automatycznie pełnego trójwymiarowego pomiaru paczki.
Maszyny przemysłowe mogą wymagać ciągłego lub okresowego monitorowania położenia komponentów, poziomu materiału lub zmieniających się odległości. Wyjście analogowe O1D100 może być przydatne, gdy sterownik potrzebuje sygnału zależnego od odległości, a nie tylko prostego stanu włączenia/wyłączenia.
Przed użyciem go do pomiaru poziomu lub monitorowania nieregularnych powierzchni należy sprawdzić materiał celu, geometrię czujnika, warunki środowiskowe i wymaganą tolerancję pomiaru.
Prawidłowa integracja rozpoczyna się od zgodności elektrycznej i jasnego zrozumienia sposobu wykorzystania pomiaru. Nawet sprawny czujnik może dawać niewiarygodne wyniki systemu, jeśli jego ustawienia wyjściowe lub konfiguracja sterownika są nieprawidłowe.
W przypadku integracji ze sterownikiem PLC sprawdź specyfikacje wejścia elektrycznego i logikę skalowania wybranego sterownika. Nie zakładaj, że każdy protokół komunikacyjny wymieniony dla innych produktów automatyki jest obsługiwany bezpośrednio przez O1D100. Jego udokumentowanym interfejsem komunikacyjnym jest IO-Link; każda integracja na poziomie sieci może wymagać kompatybilnego urządzenia głównego lub bramy.
Najlepszy czujnik odległości to taki, który spełnia rzeczywiste wymagania eksploatacyjne aplikacji, a niekoniecznie model o największym zakresie nominalnym. Ustrukturyzowane porównanie pomaga kupującym uniknąć wyboru urządzenia, które jest nieodpowiednie dla docelowego materiału lub systemu sterowania.
| Czynnik wyboru | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Odległość pomiaru | Minimalna, normalna i maksymalna odległość robocza | Zapewnia, że cel pozostaje w użytecznym zasięgu. |
| Powierzchnia docelowa | Kolor, współczynnik odbicia, tekstura i wymiary | Wpływa na jakość i niezawodność zwracanego sygnału optycznego. |
| Wymagana dokładność | Dopuszczalny błąd pomiaru dla rzeczywistej odległości | Zapobiega używaniu czujnika dalekiego zasięgu poza jego praktyczną tolerancją. |
| Kompatybilność wyjściowa | Wejścia PNP, kanały analogowe lub obsługa IO-Link | Zapewnia komunikację czujnika z systemem sterowania. |
| Środowisko operacyjne | Temperatura, kurz, wilgoć, wibracje i oświetlenie otoczenia | Pomaga określić, czy czujnik może działać niezawodnie w miejscu instalacji. |
| Wymagania dotyczące odpowiedzi | Częstotliwość próbkowania i czas cyklu maszyny | Zapewnia, że aktualizacje pomiarów są odpowiednie do szybkości procesu. |
| Miejsce instalacji | Wymiary obudowy, pozycja montażowa i dostęp do kabli | Obsługuje prostą integrację mechaniczną i konserwację. |
Porównując O1D100 z innym czujnikiem, zapoznaj się z oficjalnymi specyfikacjami obu produktów w porównywalnych warunkach. Różnice w zasadach pomiaru, celach odniesienia, funkcjach wyjściowych i ocenach środowiskowych mogą sprawić, że główne specyfikacje będą mylące.
Zespoły zakupowe powinny również przed złożeniem zamówienia sprawdzić dokładne oznaczenie modelu, stan produktu, czas realizacji, warunki gwarancji i dostępność dokumentacji technicznej.
Dobre praktyki instalacyjne pomagają w utrzymaniu spójnych pomiarów i minimalizują niepotrzebne problemy. Chociaż IFM O1D100 ma stopień ochrony IP67, warunki instalacji i docelowe właściwości nadal mają wpływ na praktyczną wydajność.
W przypadku zastosowań związanych z pyłem lub mgłą olejową należy ustalić harmonogram konserwacji w oparciu o rzeczywisty poziom zanieczyszczenia. Stopień ochrony obudowy nie gwarantuje, że osady na przedniej szybie czujnika nie będą miały wpływu na pomiar optyczny.
Jeśli pomiary się wahają, przed wymianą urządzenia sprawdź wyrównanie, współczynnik odbicia celu, oświetlenie otoczenia, połączenia elektryczne i ustawienia konfiguracyjne. Jeśli to konieczne, porównaj odczyty czujnika ze znanym pomiarem referencyjnym w kontrolowanych warunkach.
Opublikowany zakres pomiarowy wynosi 0,2–10 metrów w określonych warunkach referencyjnych przy użyciu białego celu z 90% remisją. Rzeczywista wydajność zależy od charakterystyki docelowej i środowiska operacyjnego.
Tak. O1D100 obsługuje IO-Link COM2 przy 38,4 kbodów i IO-Link w wersji 1.1. Aby uzyskać dostęp do funkcji komunikacyjnych, wymagany jest kompatybilny master IO-Link.
Tak. Jedno z jego wyjść można skonfigurować na sygnał prądowy 4–20 mA lub sygnał napięciowy 0–10 V. Zakres analogowy powinien być skonfigurowany tak, aby odpowiadał wymaganiom pomiarowym aplikacji i wejściu sterownika.
Stopień ochrony IP67 zapewnia ochronę przed wnikaniem kurzu i tymczasowym zanurzeniem w określonych warunkach testowych. Jednakże silne zanieczyszczenie okna optycznego może mieć wpływ na jakość pomiaru, dlatego też dla każdej instalacji należy ocenić przydatność środowiskową i wymagania dotyczące czyszczenia.
Podane napięcie robocze wynosi 18–30 V DC. Przed podłączeniem czujnika zawsze postępuj zgodnie z oficjalnym schematem połączeń i sprawdź wymagania dotyczące zasilania i wejścia sterownika.
Zapewnij właściwe ustawienie, podczas testowania używaj reprezentatywnych materiałów docelowych, utrzymuj okno optyczne w czystości i odpowiednio skonfiguruj częstotliwość próbkowania i progi wyjściowe. Jeśli odczyty pozostają niestabilne, sprawdź oświetlenie otoczenia, współczynnik odbicia powierzchni, zakłócenia elektryczne i odległość roboczą.
Nabywcy przemysłowi mogą skontaktować się z Floating Light za pośrednictwem strony produktu IFM O1D100, aby poprosić o wycenę i potwierdzić aktualne stany magazynowe, ustalenia dotyczące dostawy, dokumentację produktu i obowiązujące warunki gwarancji.
IFM O1D100 to praktyczna opcja do zastosowań przemysłowych, które wymagają bezdotykowego pomiaru odległości, konfigurowalnego zachowania przełączania, wyjścia sygnału analogowego i komunikacji IO-Link. Jego zakres pomiarowy do 10 metrów w określonych warunkach odniesienia sprawia, że warto go ocenić pod kątem pozycjonowania linii produkcyjnej, transportu materiałów, pakowania i wybranych zadań związanych z monitorowaniem sprzętu.
Kluczem do udanego wdrożenia jest dopasowanie rzeczywistej wydajności pomiarowej czujnika i możliwości interfejsu do materiału docelowego, odległości roboczej, cyklu maszyny i warunków środowiskowych. Staranna konfiguracja i uruchomienie są tak samo ważne, jak wybór odpowiedniego modelu.
