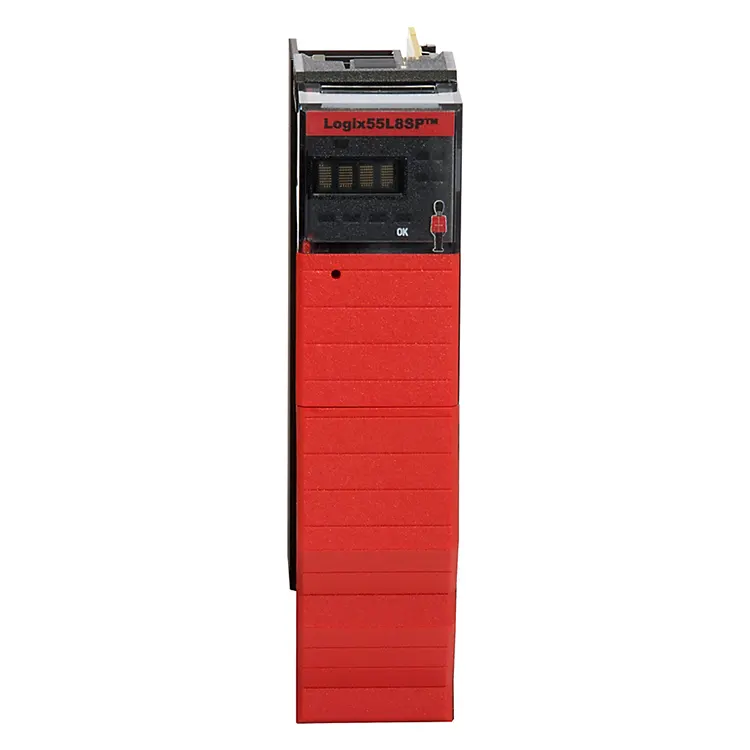

TheAllen-Bradley 1756-L8SPto sterownik Safety Partner zaprojektowany dla architektury sterowania bezpieczeństwem GuardLogix 5580. Zainstalowany w obudowie ControlLogix wraz ze zgodnym kontrolerem głównym GuardLogix 5580, pomaga zapewnić architekturę przetwarzania wymaganą w zastosowaniach bezpieczeństwa przemysłowego o wysokiej integralności. W tym przewodniku wyjaśniono jego funkcje, architekturę, specyfikacje, uwagi dotyczące instalacji, przebieg konfiguracji, punkty rozwiązywania problemów i kwestie związane z zakupami dla inżynierów, zespołów konserwacyjnych, integratorów systemów i nabywców automatyki przemysłowej.
Systemy automatyki przemysłowej coraz częściej muszą spełniać dwa zadania jednocześnie: utrzymywać wydajną pracę maszyn i niezawodnie realizować funkcje bezpieczeństwa. W architekturze GuardLogix 5580,Allen-Bradley 1756-L8SPpełni funkcję kontrolera partnera bezpieczeństwa powiązanego z kompatybilnym głównym kontrolerem GuardLogix.
Dokumentacja Rockwell Automation identyfikuje 1756-L8SP jako część rodziny sterowników bezpieczeństwa GuardLogix 5580. Urządzenie nie jest po prostu konwencjonalnym, samodzielnym procesorem PLC. Zamiast tego uczestniczy w architekturze bezpieczeństwa systemu i współpracuje z kompatybilnym sterownikiem głównym. :contentReference[oaicite:0]{index=0}
To rozróżnienie jest ważne przy wyborze sprzętu zamiennego. Częstym błędem zakupowym jest traktowanie 1756-L8SP jako niezależnego procesora ControlLogix ogólnego przeznaczenia. Jego zamierzona funkcja jest specyficznie połączona z architekturą bezpieczeństwa GuardLogix, zatem zgodność z głównym sterownikiem, obudową, oprogramowaniem sprzętowym, konfiguracją projektu i obowiązującymi wymaganiami bezpieczeństwa należy rozpatrywać łącznie.
Podstawowym celem 1756-L8SP jest uczestnictwo w redundantnej architekturze przetwarzania wykorzystywanej przez sterowniki bezpieczeństwa GuardLogix 5580. Rockwell Automation wymienia model 1756-L8SP wśród sterowników bezpieczeństwa GuardLogix 5580 i identyfikuje urządzenie za pomocą kodu produktu 176 w informacjach o kontrolerze Studio 5000. :contentReference[oaicite:1]{index=1}
Dla projektanta systemów przemysłowych praktyczna zaleta ma charakter architektoniczny: sterowanie związane z bezpieczeństwem można zintegrować ze środowiskiem automatyki opartym na ControlLogix, zamiast wymagać całkowicie oddzielnej platformy sterowania dla każdej funkcji bezpieczeństwa.
W zależności od kompletnego projektu systemu, architektura ta może obsługiwać aplikacje obejmujące ochronę maszyn, funkcje zatrzymania awaryjnego, blokady bezpieczeństwa, bezpieczny ruch, ochronę procesu i inne zadania kontrolne związane z bezpieczeństwem. Rzeczywista zdolność bezpieczeństwa zależy od pełnej certyfikowanej konfiguracji, w tym kombinacji sterownika, oprogramowania sprzętowego, wejść/wyjść bezpieczeństwa, projektu aplikacji i obowiązujących norm.
Jedną z najważniejszych kwestii jest zrozumienie, że model 1756-L8SP nie zastępuje głównego kontrolera GuardLogix. Jest przeznaczony do współpracy z kompatybilnym kontrolerem bezpieczeństwa GuardLogix 5580.
Zgodne rodziny kontrolerów głównych obejmują modele takie jak 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES i 1756-L85ES. Aktualna dokumentacja firmy Rockwell Automation identyfikuje te modele jako sterowniki GuardLogix 5580, a oddzielnie określa 1756-L8SP jako sterownik bezpieczeństwa w ramach tej samej architektury. :contentReference[oaicite:2]{index=2}
Uruchamia aplikację GuardLogix i koordynuje działanie systemu.
Zapewnia rolę partnera bezpieczeństwa w architekturze sterownika.
Łączy zewnętrzne urządzenia zabezpieczające i funkcje bezpieczeństwa maszyny.
W przypadku projektów o krytycznym znaczeniu dla bezpieczeństwa inżynierowie powinni zawsze sprawdzać dokładną kombinację sterownika i wersję oprogramowania sprzętowego z odpowiednią dokumentacją techniczną Rockwell Automation i certyfikatami bezpieczeństwa. Opublikowane dane techniczne firmy Rockwell stwierdzają, że pewne możliwości w zakresie bezpieczeństwa funkcjonalnego zależą od określonych wersji oprogramowania sprzętowego i konfiguracji systemu. :contentReference[oaicite:3]{index=3}
Specyfikacje techniczne mają znaczenie przy planowaniu wymiany, ocenie warunków szafy lub sprawdzaniu, czy istniejąca instalacja może pomieścić moduł. Dostępne odniesienia techniczne identyfikują model 1756-L8SP jako sterownik partnera bezpieczeństwa montowany w podwoziu w stylu otwartym.
| Parametr | Informacje 1756-L8SP |
|---|---|
| Rodzina produktów | ControlLogix/GuardLogix 5580 |
| Typ produktu | Kontroler partnera bezpieczeństwa |
| Montowanie | Obudowa ControlLogix |
| Załącznik | Styl otwarty |
| Aktualne losowanie | 5 mA przy 1,2 V prądu stałego; około 1,2 A przy 5,1 VDC |
| Temperatura robocza | Do -25 do 70°C w zależności od określonej konfiguracji |
| Temperatura przechowywania | Około -40 do 85°C |
| Wilgotność względna | Do 95%, bez kondensacji |
| Porty sieciowe | Brak wbudowanego portu sieciowego |
Opublikowane specyfikacje dystrybutorów podają powyższe standardowe dane dotyczące mocy i środowiska, podczas gdy dokumentacja Rockwell Automation powinna pozostać punktem odniesienia dla dokładnych wymagań dotyczących instalacji i certyfikacji aplikacji bezpieczeństwa. :contentReference[oaicite:4]{index=4}
Model 1756-L8SP ma zastosowanie wszędzie tam, gdzie stosowana jest architektura bezpieczeństwa GuardLogix 5580 w celu integracji sterowania bezpieczeństwem z większym systemem automatyki przemysłowej. Typowe środowiska mogą obejmować produkcję, budowę maszyn, transport materiałów, produkcję samochodów, pakowanie i instalacje związane z procesami.
Sam moduł nie określa funkcji bezpieczeństwa. Zamiast tego stanowi część kompletnego systemu bezpieczeństwa, który może obejmować wejściowe urządzenia bezpieczeństwa, wyjściowe urządzenia bezpieczeństwa, napędy, silniki, wyposażenie ochronne, urządzenia do zatrzymywania awaryjnego i logikę bezpieczeństwa specyficzną dla aplikacji.
Prawidłowa instalacja rozpoczyna się od kompatybilności systemu, a nie od prostego włożenia modułu do dostępnego gniazda. Przed wymianą lub oddaniem do użytku inżynierowie powinni sprawdzić obudowę, główny sterownik GuardLogix, wersję oprogramowania sprzętowego, konfigurację projektu i dokumentację związaną z bezpieczeństwem.
Nigdy nie należy wybierać modułu zamiennego wyłącznie dlatego, że numer katalogowy wygląda podobnie. GuardLogix, ControlLogix i wcześniejsze generacje kontrolerów mogą mieć wizualnie podobny sprzęt, ale różne role funkcjonalne.
Kiedy system GuardLogix zgłosi problem dotyczący partnera odpowiedzialnego za bezpieczeństwo, personel konserwacyjny powinien najpierw ustalić, czy problem dotyczy sprzętu, konfiguracji, oprogramowania sprzętowego, komunikacji z obudową, czy też szerszego systemu bezpieczeństwa.
| Obserwowany stan | Elementy do sprawdzenia |
|---|---|
| Błąd kontrolera lub partnera | Status kontrolera, diagnostyka modułu, kompatybilność oprogramowania i konfiguracja projektu |
| Nieoczekiwany stan bezpieczeństwa | We/wy bezpieczeństwa, logika aplikacji, urządzenia obiektowe i diagnostyka zadań bezpieczeństwa |
| Moduł nie został rozpoznany | Siedzisko podwozia, identyfikacja sprzętu, zgodność wersji i konfiguracja |
| System nie działa po wymianie | Prawidłowy numer katalogowy, oprogramowanie sprzętowe, wersja projektu, parowanie kontrolerów i walidacja bezpieczeństwa |
Przed wymianą modułu zespoły konserwacyjne powinny udokumentować oryginalną tożsamość sprzętu i wersję kontrolera. Ten prosty krok może znacznie zmniejszyć opóźnienia w uruchomieniu, szczególnie w starszych systemach produkcyjnych, gdzie oryginalna dokumentacja projektowa może być niekompletna.
Zakup sterownika przemysłowego różni się od zakupu konwencjonalnego produktu elektroniki użytkowej. Kupujący muszą wziąć pod uwagę dokładne numery części, stan sprzętu, informacje o rewizjach, dostępność, dokumentację, warunki gwarancji i zgodność aplikacji.
W przypadku Allen-Bradley 1756-L8SP kupujący powinien przed złożeniem zamówienia potwierdzić co najmniej następujące informacje:
Floating Light Automation Trade Co., Ltd. może wspierać nabywców automatyki przemysłowej, którzy potrzebują pomocy w identyfikacji komponentów automatyki i pozyskiwaniu sprzętu zamiennego. W przypadku zapytania o wycenę podanie pełnego numeru katalogowego i dostępnych informacji z tabliczki znamionowej może pomóc w ograniczeniu niepotrzebnej komunikacji i poprawie dokładności identyfikacji części.
Nie. 1756-L8SP to sterownik partnera bezpieczeństwa stosowany w architekturze bezpieczeństwa GuardLogix 5580. Nie należy go traktować jako samodzielnego procesora ControlLogix ogólnego przeznaczenia. Rockwell Automation zalicza go do rodziny sterowników bezpieczeństwa GuardLogix 5580. :contentReference[oaicite:6]{index=6}
Model 1756-L8SP został zaprojektowany do współpracy ze zgodnymi podstawowymi sterownikami bezpieczeństwa GuardLogix 5580, w tym członkami rodziny 1756-L81ES do 1756-L85ES. Dokładną zgodność należy sprawdzić w oparciu o aktualną dokumentację Rockwell Automation i zainstalowaną wersję oprogramowania sprzętowego. :contentReference[oaicite:7]{index=7}
Dostępne specyfikacje produktu wskazują, że model 1756-L8SP nie ma wbudowanego portu sieciowego. Jego rolą jest raczej rola partnera w zakresie bezpieczeństwa w obudowie ControlLogix niż samodzielnego sterownika sieciowego. :contentReference[oaicite:8]{index=8}
Systemy GuardLogix 5580 są konfigurowane i programowane przy użyciu oprogramowania Studio 5000 Logix Designer. Dokładną wersję oprogramowania i wymagania dotyczące kompatybilności należy sprawdzić w porównaniu z oprogramowaniem sterownika i wymaganiami projektu.
Wymiany sprzętu nie należy traktować jako prostej procedury typu „plug and play” w zastosowaniach związanych z bezpieczeństwem. Wymianę należy sprawdzić pod kątem istniejącego sterownika, oprogramowania sprzętowego, konfiguracji projektu, wymagań bezpieczeństwa i procedury uruchomienia.
Dokumentacja techniczna firmy Rockwell Automation stwierdza, że określone konfiguracje GuardLogix 5580 wykorzystujące moduł 1756-L8SP mogą obsługiwać funkcje do poziomu SIL 3 i kategorii 4/poziomu wydajności e w odpowiednich warunkach. Certyfikacja zależy od całego systemu, określonego oprogramowania sprzętowego, architektury i implementacji, a nie od samego modelu 1756-L8SP. :contentReference[oaicite:9]{index=9}
Allen-Bradley 1756-L8SP zajmuje wyspecjalizowaną pozycję na platformie GuardLogix 5580. Zamiast działać jako niezależny sterownik PLC, działa jako partner w zakresie bezpieczeństwa w ramach kompatybilnej architektury GuardLogix, pomagając zapewnić strukturę przetwarzania wymaganą w zastosowaniach związanych z bezpieczeństwem o wysokiej integralności.
Dla inżynierów najważniejsze kwestie to zgodność systemu, parowanie kontrolerów, oprogramowanie sprzętowe, wymagania dotyczące obudowy, projekt aplikacji zapewniających bezpieczeństwo i walidacja. Dla zespołów zakupowych równie ważna może być dokładna weryfikacja numeru części, stan produktu, identyfikowalność, gwarancja i wymagania dotyczące dostawy.
Dokładne zrozumienie 1756-L8SP może pomóc w ograniczeniu liczby nieprawidłowych wymian, skróceniu czasu rozwiązywania problemów i sprawić, że konserwacja automatyki przemysłowej będzie bardziej przewidywalna. Niezależnie od tego, czy planujesz nową instalację GuardLogix, czy szukasz zamiennika dla istniejącej linii produkcyjnej, przed zakupem i uruchomieniem należy zawsze przeprowadzić dokładną identyfikację produktu.
