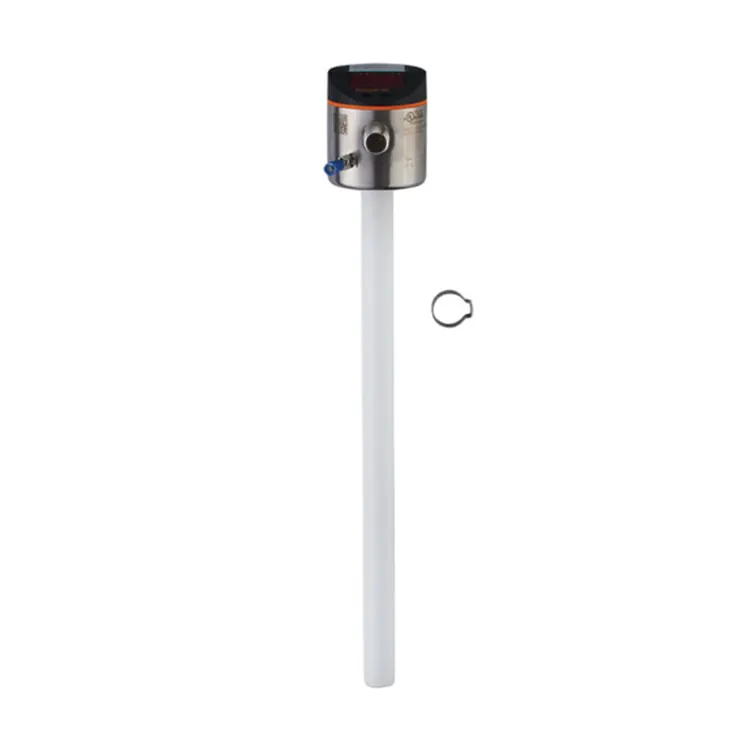

Co to jest IFM LK3122?
IFM LK3122 to elektroniczny czujnik poziomu wyprodukowany przez firmę ifm Electronic. W przeciwieństwie do konwencjonalnych przełączników pływakowych, które wykrywają głównie położenie mechaniczne, model ten wykorzystuje zasadę pomiaru pojemnościowego do wykrywania zmian poziomu kompatybilnych cieczy wzdłuż sondy czujnikowej.
Czujnik jest przeznaczony do zastosowań z wodą, wodnymi środkami chłodząco-smarującymi, olejami, mediami na bazie oleju i cieczami o podobnych właściwościach. Wyjścia elektroniczne umożliwiają włączenie zmierzonego poziomu do przemysłowych procesów monitorowania i kontroli.
Dla inżynierów zajmujących się konserwacją, integratorów sprzętu i projektantów systemów automatyki głównym czynnikiem branym pod uwagę nie jest tylko numer modelu. Zależy to od tego, czy aktywny zakres czujnika, kompatybilność z płynami, ograniczenia temperaturowe, konfiguracja wyjścia i warunki instalacji odpowiadają rzeczywistemu zastosowaniu.
Kupujący mogą zapoznać się z informacjami o produkcie IFM LK3122 firmy Floating Light i porównać wymienione dane z dokumentacją producenta przed złożeniem zamówienia.
Jak działa czujnik?
Pojemnościowy pomiar poziomu opiera się na zmianach pojemności elektrycznej związanych z obecnością ośrodka wokół elementu czujnikowego. Gdy poziom cieczy zmienia się wzdłuż sondy, czujnik ocenia odpowiednią odpowiedź elektryczną i określa pomiar związany z poziomem.
LK3122 zapewnia konfigurowalne wyjścia do przesyłania przydatnych informacji do sterownika lub systemu monitorowania. W zależności od instalacji i ustawień parametrów sygnały te mogą wspierać monitorowanie poziomu, wykrywanie progów i automatyczne reakcje sprzętu.
Zrozumienie opcji wyjściowych
- Cyfrowe wyjście przełączające:Obsługuje działania oparte na progach, takie jak sygnalizacja, gdy zmierzony poziom osiągnie skonfigurowaną wartość zadaną.
- Wyjście analogowe:Zapewnia konfigurowalny sygnał prądowy lub napięciowy dla kompatybilnego sprzętu sterującego.
- Łącze IO:Umożliwia obsługiwaną komunikację cyfrową, identyfikację urządzeń, parametryzację i funkcje diagnostyczne poprzez kompatybilny master IO-Link.
Funkcje te pozwalają projektantom systemów wybrać odpowiednią metodę integracji bez zakładania, że każda instalacja będzie korzystała ze wszystkich dostępnych wyjść jednocześnie.
Kluczowe dane techniczne
Przeglądanie danych technicznych przed zakupem pomaga zapobiegać niedopasowaniu czujnika do maszyny docelowej. Poniższa tabela podsumowuje ważne specyfikacje opublikowane dla IFM LK3122.
| Parametr | Specyfikacja | Znaczenie praktyczne |
|---|---|---|
| Typ produktu | Elektroniczny czujnik poziomu | Zaprojektowany do wykrywania poziomu cieczy |
| Zasada pomiaru | Pojemnościowy | Wykrywa zmiany poziomu poprzez wykrywanie pojemnościowe |
| Długość sondy | 264 mm | Ważne dla głębokości zbiornika i konstrukcji montażu |
| Aktywny zasięg wykrywania | 195 mm | Definiuje aktywny odcinek pomiarowy |
| Strefy nieaktywne | 53 mm u góry; Na dole 16 mm | Należy to uwzględnić podczas pozycjonowania sondy |
| Napięcie robocze | 18–30 V prądu stałego | Wymaga kompatybilnego zasilacza prądu stałego |
| Wyjście przełączające | PNP/NPN; konfigurowalne normalnie otwarte lub normalnie zamknięte | Obsługuje kompatybilne cyfrowe wejścia sterujące |
| Analogowe wyjście prądowe | 4–20 mA, konfigurowalny kierunek | Nadaje się do kompatybilnych modułów wejść analogowych |
| Analogowe wyjście napięciowe | 0–10 V, konfigurowalny kierunek | Wymaga kompatybilnego wejścia napięciowego |
| IO-Link | Wersja 1.1 | Obsługuje kompatybilną integrację cyfrową |
| Błąd pomiaru | ±5% wartości końcowej | Należy wziąć pod uwagę przy definiowaniu tolerancji sterowania |
| Temperatura otoczenia | 0–60°C | Dotyczy środowiska instalacji czujnika |
Ważny:Dopuszczalna temperatura medium czujnika zależy od cieczy i akcesoriów instalacyjnych. W przypadku wody i chłodziw na bazie wody opublikowany zakres temperatur wynosi 0–35°C, przy czym możliwa jest temperatura 35–65°C przy zastosowaniu określonej rurki klimatycznej E43100. W przypadku oleju opublikowany zakres temperatur wynosi 0–70°C. Pełne warunki pracy i ograniczenia można znaleźć na oficjalnej stronie produktu IFM oraz w dokumentacji technicznej.
Główne cechy i zalety
Kilka cech sprawia, że LK3122 warto ocenić pod kątem projektów monitorowania cieczy przemysłowych.
1. Wiele możliwości wyjściowych
Kombinacja wyjścia przełączającego, wyjścia analogowego i komunikacji IO-Link daje inżynierom kilka możliwości integracji. Odpowiednia konfiguracja zależy od sterownika, wymagań monitoringu i wybranych parametrów.
2. Konfigurowalne funkcje przełączania
Nastawy i punkty zerowania można konfigurować w określonym zakresie regulacji. Obsługuje to aplikacje, w których sterownik musi reagować na określony poziom cieczy, a nie po prostu wyświetlać pomiar.
3. Zdefiniowana aktywna strefa pomiarowa
Aktywny zasięg 195 mm pomaga inżynierom w planowaniu rozmieszczenia sond w zbiornikach kompaktowych i zbiornikach sprzętu. Prawidłowe ustawienie jest istotne, ponieważ sekcje nieaktywne nie zapewniają takich samych funkcji pomiarowych jak strefa aktywna.
4. Integracja przemysłowa
Zasilanie 18–30 V DC i konfigurowalne opcje wyjść sprawiają, że LK3122 nadaje się do ewaluacji w kompatybilnych systemach automatyki. Przed uruchomieniem należy sprawdzić charakterystykę elektryczną, ograniczenia obciążenia i wymagania dotyczące połączeń z dokumentacją sterownika.
Typowe zastosowania przemysłowe
Czujnik można uwzględnić w kompatybilnych zadaniach monitorowania cieczy w urządzeniach przemysłowych, pod warunkiem, że medium i warunki pracy mieszczą się w opublikowanych granicach.
- Zbiorniki chłodziwa w obrabiarkach:Monitoruj środki chłodząco-smarujące na bazie wody i dostarczaj sygnały dotyczące poziomu do elementów sterujących maszyny.
- Sprzęt hydrauliczny:Monitoruj kompatybilne oleje hydrauliczne w zbiornikach, w których geometria sondy i temperatura oleju odpowiadają specyfikacjom.
- Instalacje wody przemysłowej:Wykrywaj zmiany poziomu cieczy w odpowiednich zbiornikach wody i obudowach sprzętu.
- Systemy smarowania:Monitorowanie poziomu wsparcia dla kompatybilnych smarów w maszynach.
- Zautomatyzowany sprzęt:Zapewnij sygnały przełączające lub analogowe w celu integracji z odpowiednim układem monitorowania opartym na sterowniku PLC.
Są to raczej potencjalne kategorie zastosowań niż gwarancje przydatności. LK3122 nie jest przeznaczony do każdego procesu ciekłego lub przemysłowego. Producent podaje ograniczenia dotyczące mediów silnie przewodzących lub adhezyjnych, materiałów ziarnistych, kwasów, zasad, zastosowań w przetwórstwie spożywczym i galwanizacji. Przed dokonaniem wyboru należy potwierdzić dokładne warunki medium i procesu.
Uwagi dotyczące instalacji i konfiguracji
Prawidłowa instalacja ma bezpośredni wpływ na niezawodność pomiarów i skuteczność strategii sterowania.
- Sprawdź geometrię zbiornika.Sprawdź, czy długość sondy i sposób montażu odpowiadają dostępnej głębokości montażu.
- Ustaw prawidłowo strefę aktywną.Przy określaniu wymaganych punktów pomiarowych należy uwzględnić górną strefę nieaktywną 53 mm i dolną strefę nieaktywną 16 mm.
- Potwierdź średnią kompatybilność.Sprawdź właściwości cieczy, właściwości dielektryczne i temperaturę w stosunku do ograniczeń producenta.
- Sprawdź połączenia elektryczne.Dopasuj napięcie zasilania, logikę przełączania, typ sygnału analogowego i wymagania dotyczące obciążenia do sterownika.
- Skonfiguruj parametry pomiaru.Ustaw wymagane punkty przełączania i resetowania, zachowanie wyjścia i inne parametry zgodnie z instrukcją obsługi.
- Przetestuj w rzeczywistych warunkach pracy.Przed uruchomieniem maszyny należy sprawdzić reakcję wyjściową przy reprezentatywnych poziomach cieczy.
W przypadku komunikacji cyfrowej należy także sprawdzić master IO-Link, konfigurację urządzenia i plik opisu kompatybilnego urządzenia, jeśli jest to wymagane.
Jak wybrać odpowiedni czujnik poziomu
Porównując IFM LK3122 z innymi elektronicznymi czujnikami poziomu, należy wziąć pod uwagę całe zastosowanie, a nie wybierać model wyłącznie na podstawie ceny lub nominalnej długości sondy.
| Czynnik wyboru | Pytania, które należy zadać |
|---|---|
| Kompatybilność z cieczami | Czy medium jest zatwierdzone do użytku z tym czujnikiem pojemnościowym? |
| Zakres pomiarowy | Czy zakres aktywny 195 mm pokrywa wymaganą zmianę poziomu? |
| Temperatura | Czy temperatura otoczenia i cieczy mieści się w dozwolonych granicach? |
| Interfejs sterowania | Czy sterownik PLC akceptuje wybrany sygnał przełączający, prądowy, napięciowy lub IO-Link? |
| Instalacja | Czy sondę można zamontować z uwzględnieniem wymaganych stref nieaktywnych? |
| Nabywanie | Czy dostawca może potwierdzić dokładny model, stan, dostępność i dokumentację? |
Inżynierowie powinni również ocenić, czy najbardziej odpowiedni będzie ciągły pomiar poziomu, wykrywanie wartości progowych czy inna zasada wykrywania. Czujnik, który dobrze sprawdza się w jednym zbiorniku, może nie nadawać się do innego medium lub konfiguracji procesu.
Konserwacja i rozwiązywanie problemów
Rutynowe kontrole mogą pomóc w zidentyfikowaniu problemów z instalacją lub konfiguracją, zanim zakłóciją produkcję.
- Sprawdź sondę i układ montażowy pod kątem zanieczyszczeń lub uszkodzeń fizycznych.
- Jeśli czujnik nie reaguje zgodnie z oczekiwaniami, sprawdź napięcie zasilania i połączenia elektryczne.
- Sprawdź punkty przełączania i resetowania, gdy zachowanie alarmu różni się od zamierzonej sekwencji sterującej.
- Porównaj odczyty analogowe z wartościami oczekiwanymi i potwierdź, że wejście PLC jest skonfigurowane dla prawidłowego typu sygnału.
- Przejrzyj komunikację IO-Link i parametry urządzenia podczas korzystania z interfejsu cyfrowego.
- Przed czyszczeniem, zmianą ustawień lub ponownym oddaniem urządzenia do serwisu należy zapoznać się z instrukcją obsługi.
Częstotliwość konserwacji powinna opierać się na rzeczywistym środowisku pracy, właściwościach monitorowanej cieczy i zaleceniach producenta sprzętu.
Często zadawane pytania
1. Jakiego typu czujnikiem jest IFM LK3122?
IFM LK3122 to elektroniczny pojemnościowy czujnik poziomu przeznaczony do wykrywania poziomu kompatybilnych cieczy. Zapewnia konfigurowalne wyjście przełączające, wyjście analogowe i komunikację IO-Link.
2. Jaki jest aktywny zasięg wykrywania IFM LK3122?
Sonda ma długość 264 mm i aktywny zasięg wykrywania 195 mm. Określone strefy nieaktywne wynoszą 53 mm u góry i 16 mm u dołu. Wymiary te należy uwzględnić w planie montażu.
3. Jakie ciecze może monitorować IFM LK3122?
Do przeznaczonych mediów zalicza się wodę, chłodziwa na bazie wody, oleje, media na bazie oleju i podobne ciecze spełniające określone warunki. Wyklucza się media silnie przewodzące lub klejące oraz niektóre zastosowania chemiczne lub przemysłowe. Zawsze sprawdzaj informacje producenta dotyczące kompatybilności.
4. Czy IFM LK3122 można podłączyć do sterownika PLC?
Tak, można go zintegrować z kompatybilnym sterownikiem PLC wykorzystując wyjście przełączające, analogowe wyjście prądowe lub napięciowe lub interfejs IO-Link. Wybrana metoda musi być dostosowana do wejść elektrycznych sterownika PLC i możliwości komunikacyjnych.
5. Jakiego zasilacza wymaga IFM LK3122?
Podane napięcie robocze wynosi 18–30 V DC. Przed instalacją sprawdź zasilanie, okablowanie, obciążenie wyjściowe i wymagania dotyczące połączeń, korzystając z dokumentacji technicznej.
6. W jaki sposób kupujący mogą sprawdzić poprawność modelu przed złożeniem zamówienia?
Sprawdź pełne oznaczenie modelu, dokumentację producenta, stan produktu i wszelkie dostępne informacje dotyczące identyfikowalności. Kupujący mogą również przekazać Floating Light swoje wymagania dotyczące aplikacji, aby potwierdzić żądany model i szczegóły zakupu.
Wniosek
IFM LK3122 oferuje pojemnościowe wykrywanie poziomu cieczy, konfigurowalne funkcje wyjściowe i łączność IO-Link dla odpowiednich zastosowań monitorowania przemysłowego. Aktywny zasięg wykrywania wynoszący 195 mm i zdefiniowane granice działania sprawiają, że niezbędna jest dokładna ocena zastosowania. Weryfikując kompatybilność medium, geometrię instalacji, temperaturę i wymagania sterownika przed zakupem, inżynierowie mogą dokonać bardziej świadomego wyboru czujnika.
