Omron CP1W-AD041

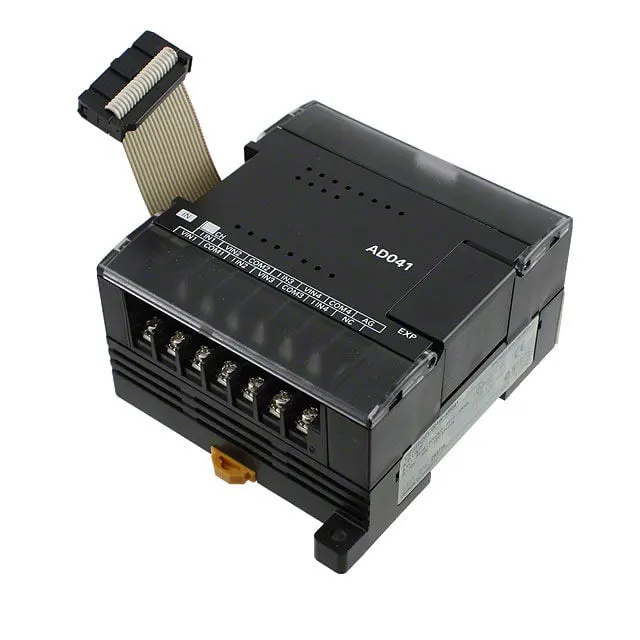

Omron CP1W-AD041 to 4-kanałowy moduł rozszerzeń z wejściami analogowymi, współpracujący wyłącznie z programowalnym sterownikiem logicznym serii CP1E. Może konwertować zewnętrzne sygnały prądowe 4-20 mA lub sygnały analogowe napięcia 0-10 V na sygnały cyfrowe rozpoznawane przez sterownik PLC, dzięki czemu system sterowania może zbierać i przetwarzać stale zmieniające się parametry fizyczne.

Każdy kanał obsługuje niezależne ustawienie zakresu sygnału, który można elastycznie dostosować do różnych typów czujników i warunków pracy na miejscu. Oryginalna technologia produkcji firmy Omron gwarantuje stabilność modułu w długotrwałej, ciągłej pracy, a kompaktowe wymiary nie zajmują dodatkowej przestrzeni montażowej w szafce elektrycznej.

Podstawowe specyfikacje techniczne

· Liczba kanałów wejściowych:4 izolowane analogowe kanały wejściowe

· Obsługiwane typy sygnałów:Napięcie 0-10 V DC, prąd stały 4-20 mA

· Rezolucja:1/4000 (pełna skala)

· Szybkość konwersji:150μs na kanał

· Dokładność:±0,3% pełnej skali (temperatura otoczenia 25°C)

· Zasilanie:Zasilany przez sterownik PLC hosta CP1E, nie wymaga zewnętrznego zasilania

· Metoda instalacji:Kompatybilny z montażem na szynie DIN firmy Omron, można go zainstalować bezpośrednio na magistrali rozszerzeń CP1E

· Temperatura środowiska pracy:0°C do 55°C, temperatura przechowywania: -20°C do 75°C

· Wilgotność:5% do 95% RH (bez kondensacji)

Porównanie podobnych modułów wejść analogowych firmy Omron

Firma Omron oferuje różne specyfikacje analogowych modułów rozszerzeń do sterowników PLC serii CP. Aby ułatwić klientom wybór odpowiedniego produktu, w celu porównania uporządkowaliśmy podstawowe parametry kilku popularnych modeli w następujący sposób:

Z wyników porównania wynika, że ​​CP1W-AD041 ma bardziej oczywiste zalety kosztowe, gdy trzeba zebrać 3-4 sygnały analogowe na platformie CP1E.

W porównaniu z 2-kanałowym CP1W-AD021, koszt jednostkowy kanału CP1W-AD041 jest zmniejszony o około 15%, co jest bardziej odpowiednie do stosowania w systemach sterowania średniej wielkości.

W przeciwieństwie do wysoce precyzyjnych modułów serii CJ, CP1W-AD041 jest przeznaczony do ogólnego sterowania przemysłowego, a jego dokładność może w pełni spełnić większość wymagań wykrywania w przemyśle lekkim, opakowaniach, uzdatnianiu wody i innych gałęziach przemysłu, a cena wynosi tylko 1/3 ceny modułów wysokiej klasy.

Zalecane rozwiązania pasujące

1. Dopasowanie do hosta PLC

CP1W-AD041 został opracowany specjalnie dla sterowników PLC Omron serii CP1E, które można bezpośrednio rozszerzyć na hostach CP1E serii N, E i S.

Do jednego hosta CP1E można podłączyć maksymalnie 3 moduły rozszerzeń CP1W, w tym CP1W-AD041, co oznacza, że ​​można rozszerzyć maksymalnie 12 analogowych kanałów wejściowych, co może spełnić wymagania dotyczące pozyskiwania sygnału większości małych i średnich urządzeń automatyki.

Jeśli używasz starszych hostów serii CP1H lub CP1L, ten model jest również kompatybilny, ale przed zakupem musisz potwierdzić wersję oprogramowania hosta.

Jeśli chcesz rozszerzyć więcej niż 12 kanałów, zalecamy dopasowanie hosta CP1E-N60 o większej pojemności, który może obsłużyć więcej modułów rozszerzeń, aby zaspokoić zapotrzebowanie.

2. Dopasowanie do innych modułów rozszerzeń

W zależności od różnych scenariuszy zastosowań zapewniamy następujące typowe kombinacje dopasowań:

· Mały system detekcji temperatury i ciśnienia: CP1E-N20 + 1 x CP1W-AD041 + 1 x czujnik temperatury + 1 x czujnik ciśnienia, ta kombinacja może zbierać jednocześnie 2 sygnały temperatury i 2 sygnały ciśnienia. Koszt jest kontrolowany w granicach 300 USD, co jest bardzo odpowiednie dla małych przemysłowych urządzeń testujących.

· Wielokanałowy system kontroli poziomu cieczy: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 sygnałów wejściowych poziomu cieczy, 2 sygnały regulacji wyjścia analogowego, może realizować automatyczną regulację poziomu cieczy w 4 zbiornikach magazynujących, co jest szeroko stosowane w małych urządzeniach do uzdatniania wody i przetwarzania żywności.

· Akwizycja prędkości falownika wieloosiowego: CP1E-N30 + 1 x CP1W-AD041 + 4 x przetwornice częstotliwości z wyjściem analogowym, zbierają wyjściowe sygnały częstotliwościowe i prądowe z 4 falowników w czasie rzeczywistym, realizują scentralizowane monitorowanie systemu transportowego, co może skutecznie poprawić stabilność pracy sprzętu.

3. Adaptacja czujników

CP1W-AD041 obsługuje jednocześnie czujniki napięcia wyjściowego 0-10 V i wyjścia prądowe 4-20 mA, większość popularnych czujników przemysłowych dostępnych na rynku można podłączyć bezpośrednio bez dodatkowych modułów konwertujących, w tym przetworniki ciśnienia, przetworniki temperatury, ultradźwiękowe czujniki poziomu, czujniki przepływu, czujniki przemieszczenia itp.

Jeśli czujnik wysyła sygnał o innym zakresie, można go również dostosować za pomocą programu PLC, co zapewnia dużą elastyczność.

Typowe scenariusze zastosowań

· Lekki przemysłowy sprzęt pakujący:Zmierz ciśnienie folii opakowaniowej i temperaturę części zgrzewającej, dostosuj parametry w czasie rzeczywistym, aby zapewnić jakość opakowania

· System uzdatniania wody:zbierz poziom cieczy w zbiorniku wody, przepływ rurociągu i wartość PH oraz zrealizuj automatyczne uruchamianie i zatrzymywanie pompy wodnej

· System kontroli stałej temperatury:zbiera sygnał temperatury wysyłany przez przetwornik i wysyła sygnał sterujący przez pasujący moduł wyjścia analogowego, aby wyregulować moc grzewczą

· Maszyny włókiennicze:zbierz sygnał naprężenia przędzy, dostosuj prędkość rolki podającej, aby utrzymać stabilność naprężenia

· Zautomatyzowany sprzęt testujący:zbieraj wiele sygnałów analogowych ze stanowiska testowego w celu rejestracji danych i oceny, zamiast ręcznego testowania w celu poprawy wydajności

Wsparcie serwisowe posprzedażne

Wszystkie moduły Omron CP1W-AD041 sprzedawane przez Floating Light Automation zapewniają 12-miesięczny serwis gwarancyjny posprzedażny. Jeśli w okresie gwarancyjnym wystąpi jakikolwiek problem z jakością uszkodzeń innych niż ludzkie, zapewnimy bezpłatną wymianę lub pełny zwrot pieniędzy.

Mamy profesjonalnych inżynierów technicznych, którzy mogą zapewnić bezpłatne konsultacje techniczne, w tym wskazówki dotyczące okablowania, ustawienia programu i inne powiązane pytania.

W przypadku zamówień zbiorczych możemy zapewnić dodatkowe rabaty zbiorcze, a nasi pracownicy sprzedaży mogą kontaktować się z naszymi sprzedawcami w celu negocjacji w sprawie konkretnych preferencyjnych zasad.

Gwarancja wydajności i źródła

Firma Floating Light Automation nawiązała długoterminową, stabilną współpracę w zakresie dostaw z oficjalnymi autoryzowanymi dystrybutorami firmy Omron i dużymi dostawcami kanałowymi.

Obecnie zapasy punktowe CP1W-AD041 w naszych magazynach w Chinach i Stanach Zjednoczonych osiągnęły ponad 120 jednostek, co może zaspokoić zapotrzebowanie na produkcję próbną prototypów w małych partiach oraz zamówienia kompletnych zestawów sprzętu w dużych partiach.

Wszystkie sprzedawane przez nas produkty są w 100% oryginalnymi, nowymi produktami, co może zapewnić oryginalne certyfikaty fabrycznej kontroli jakości firmy Omron i certyfikaty kwalifikacji partii.

Wspieramy zewnętrzną kontrolę fabryczną, wszelkie problemy z jakością produktu, które nie spełniają oryginalnych standardów fabrycznych, można bezwarunkowo zwrócić lub wymienić w ciągu 12 miesięcy.

Jeśli chodzi o logistykę, wspieramy DHL, FedEx, UPS i inne globalne kanały ekspresowe, a zamówienie może zostać wysłane w ciągu 24 godzin po dokonaniu płatności, a ogólne regiony Europy i Ameryki Północnej mogą zostać dostarczone w ciągu 3-7 dni roboczych.

W przypadku długoterminowych, współpracujących klientów inżynieryjnych możemy świadczyć usługę ciągłej rezerwy zapasów, aby mieć pewność, że Twój projekt nie wpłynie na postęp budowy z powodu braku akcesoriów.

Często zadawane pytania

P: Jak zainstalować moduł Omron CP1W-AD041?

Odp.: Moduł CP1W-AD041 podłącza się bezpośrednio z prawej strony jednostki centralnej lub poprzedzającej ją jednostki rozszerzeń za pomocą złącza rozszerzeń. Aby zainstalować:

1. Podłącz kabel połączeniowy rozszerzeń we/wy modułu do złącza rozszerzeń jednostki centralnej lub poprzedniej jednostki rozszerzeń.

2. Zamocuj moduł na szynie DIN.

3. Jeśli potrzebne są dodatkowe jednostki rozszerzeń, dalsza rozbudowa jest możliwa poprzez złącze rozszerzeń po prawej stronie modułu.

Uwaga: Kabel połączeniowy rozszerzeń we/wy jest na stałe przymocowany do modułu i nie można go usunąć. Nie dotykaj kabla podczas pracy, aby zapobiec awariom spowodowanym przez elektryczność statyczną.

P: Czy CP1W-AD041 obsługuje uśrednianie?

Odpowiedź: Tak. Uśrednianie można włączyć lub wyłączyć indywidualnie dla każdego kanału w ramach ustawień zakresu wejściowego.

Gdy włączone jest uśrednianie, moduł wyprowadza średnią wartość wielu próbek, co pomaga stłumić szum sygnału.

P: Czy CP1W-AD041 obsługuje wykrywanie przerwania przewodu?

Odpowiedź: Tak. Model CP1W-AD041 posiada funkcję wykrywania przerwania przewodu dla zakresów wejściowych 1–5 V i 4–20 mA. Moduł może wykryć stan nieprawidłowy w przypadku przerwania przewodu sygnałowego czujnika.
